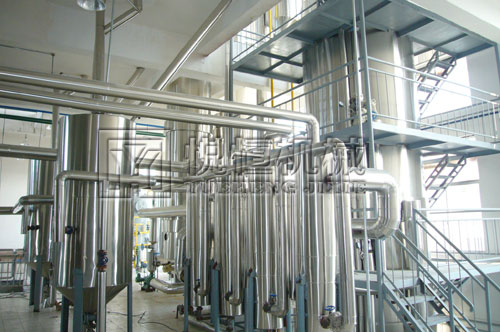

在油脂精煉工藝中，脫酸脫臭是至關重要的核心工段，旨在去除油脂中的游離脂肪酸、異味物質及易揮發組分，以提升油脂的穩定性、色澤與風味。該工段的穩定高效運行，高度依賴于一系列設計精良的專用設備與布局合理的管道系統。

一、核心工藝設備

1. 脫酸塔/脫臭塔：這是工段的核心設備，通常為不銹鋼材質的塔式容器。在真空和高溫條件下，油脂中的游離脂肪酸和揮發性物質被直接蒸汽蒸餾帶出。現代高效的填料塔或板式塔能極大增加汽液接觸面積，提高傳質效率，降低蒸汽消耗。

1. 析氣器/脫氣器：位于脫臭塔之前，用于在真空條件下預先脫除溶解在油脂中的空氣和微量水分，防止油脂在后續高溫處理中發生氧化和水解。

1. 脂肪酸冷凝回收系統：包括脂肪酸冷凝器和捕集器。從脫臭塔頂部排出的混合蒸汽（主要是脂肪酸、水分及氣味物質）在此被冷凝回收，實現脂肪酸的副產物利用，并減輕后續真空系統的負荷。

1. 熱交換系統：

• 油脂加熱器：通常采用導熱油或高壓蒸汽作為熱媒，將油脂快速加熱至脫臭所需的高溫（通常為220-260℃）。

• 油脂冷卻器：脫臭后的高溫油脂需迅速冷卻至安全儲存溫度，多采用板式換熱器，并常與進料油脂進行熱交換以回收熱量，節能效果顯著。

1. 真空發生與維持系統：是創造并維持高真空環境的關鍵，通常由多級蒸汽噴射泵（或干式機械真空泵組）、大氣冷凝器、真空水罐等組成，確保系統工作壓力維持在極低水平（通常低于500 Pa）。

二、管道與輔助設備系統

1. 工藝管道系統：

• 材質：所有接觸熱油脂、脂肪酸及蒸汽的管道、閥門、管件均需采用耐高溫、耐腐蝕的食品級不銹鋼（如304或316L）。

• 設計：需考慮熱膨脹補償，合理設置膨脹節或自然補償彎頭。管道布局應簡潔流暢，避免死角和低洼處，確保物料能完全排空，便于清洗。

• 保溫：高溫管道必須進行有效保溫，以減少熱量損失，改善車間環境并防止燙傷。

1. 蒸汽噴射與分布系統：向脫臭塔內噴入高壓直接蒸汽的管道和噴嘴（或噴射器）。其設計直接影響蒸汽與油脂的混合效果和汽提效率，要求蒸汽分布均勻、汽泡細小。蒸汽必須是經過處理的食品級過熱干燥蒸汽，防止水分和雜質進入油脂。

1. 儀表與控制系統：包括溫度、壓力（真空度）、流量等傳感器和自動控制閥門，集中接入DCS或PLC控制系統，實現對整個工段的自動化監控與精確調節，保障工藝參數穩定和產品質量均一。

1. 安全與輔助設施：

• 安全閥與爆破片：在導熱油系統、壓力容器等關鍵部位設置，防止超壓。

• 氮氣密封系統：在脫臭后的熱油脂儲存和輸送過程中充入氮氣，隔絕氧氣，防止回色和氧化。

• 清洗系統（CIP）：配備固定的或移動的酸堿液、熱水清洗管路，可定期對塔器和關鍵管道進行在線清洗，保證衛生并延長運行周期。

###

脫酸脫臭工段的設備與管道是一個高度集成的系統工程。其選型、設計、安裝與維護的優劣，直接決定了精煉油脂的最終品質、生產效率、能耗水平及運行安全。因此，在規劃與操作時，必須綜合考慮工藝要求、材料兼容性、熱能綜合利用以及自動化控制水平，以實現經濟、高效、穩定的生產運行。
